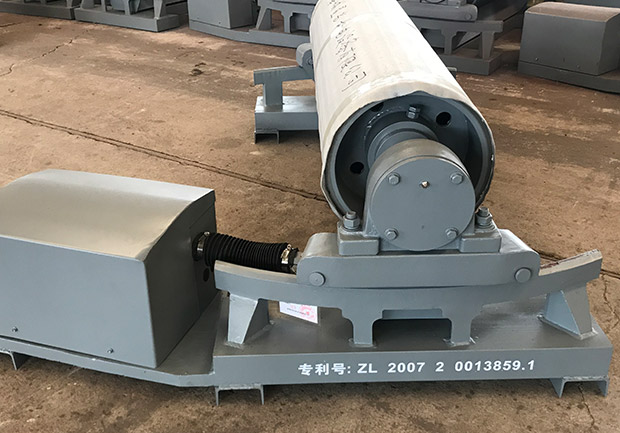

本有用新型公開了一種全自動皮帶調正輪設備，底板為途徑結構，在底板上設有旋轉架，在旋轉架上設有調整輥，在旋轉架途徑的四角設有滾輪，在旋轉架的下面點處設有旋轉軸，旋轉軸設備固定在底板上的軸套內，旋轉架的上面兩頭設有調整輥和軸承支架，軸承支架的軸承套內設備有調整輥的輥軸；旋轉架與聯接支架相聯接，聯接支架聯接調度絲杠，調度絲杠設備在帶有驅動電機的減速器內，在調度絲杠的尾端裝有行程開關和限位片。長處是，調整輥采用直徑與皮帶輪共同的直徑，代替一般用調整的方法調整皮帶的跑偏，可以皮帶在調整器上的接觸面積.全自動皮帶調正輪裝置。

該設備的調正輪地址的旋轉架為三角形截面，可對粘在滾筒的物料起到刮 板的作用，可對皮帶散落在基座上的物料起到犁式雙向刮板的作用。為完成上述意圖，本有用新式采取以下技能計劃全自動皮帶調正輪組，由基座、旋轉架、調正輪、伺服機構、跑偏檢測設備、PLC控 制體系構成，其特征在于，旋轉架行走設備設置于距基座有必定高度的上方。 所述的旋轉架為三角形截面。 所述的調正輪的表面設有橡膠膠面。 與現有技能比較，本有用新式的長處是

因?yàn)檎{(diào)正輪地址的旋轉架行走設備與基座有必定的高度，可有用防止散落在基座 上的物料阻止調正輪的行走。調正輪地址旋轉架為三角形截面，三角形頂角可對粘在滾筒的物料起到刮板的作 用，經過三角形截面架上面的兩個斜面順暢滑落下來，可有用防止阻止調正輪的翻滾。三 角形底角可對皮帶散落在基座上的物料起到犁式雙向刮板的作用，物料可從基座上被犁式刮到基座下面。
