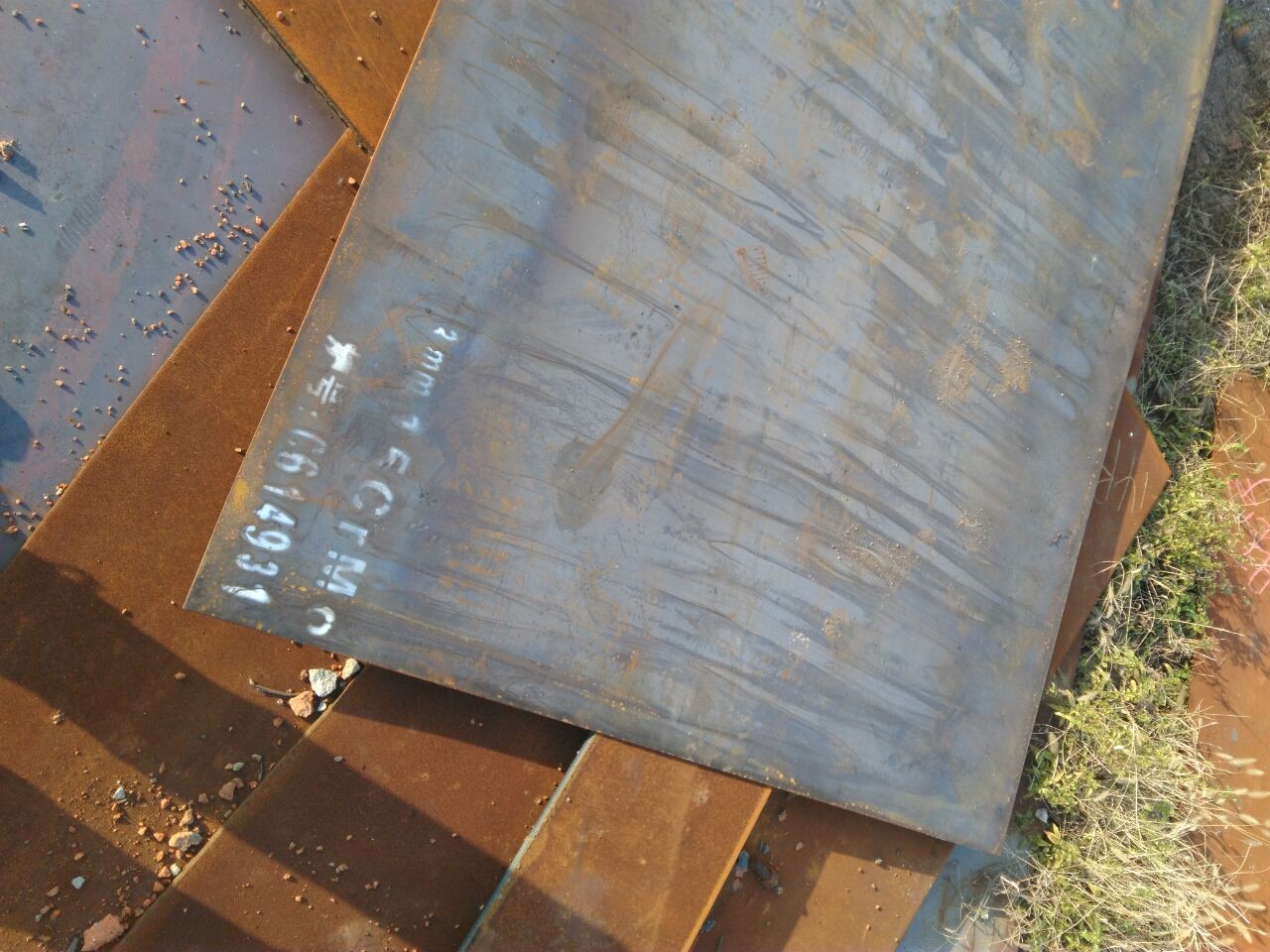

耐磨鋼板的結(jié)構(gòu)特點(diǎn)

耐磨鋼板由低碳鋼板和合金耐磨層兩部分組成，合金耐磨層一般為總厚度的1/3~1/2。工作時(shí)由基體提供抵抗外力的強(qiáng)度、韌性和塑性等綜合性能，由合金耐磨層提供滿足指定工況需求的耐磨性能。

耐磨鋼板合金耐磨層和基板之間是冶金結(jié)合。通過(guò)專用設(shè)備，采用自動(dòng)焊接工藝，將高硬度自保護(hù)合金焊絲均勻地焊接在基板上，復(fù)合層數(shù)一層至兩層以至多層，復(fù)合過(guò)程中由于合金收縮比不同，出現(xiàn)均勻橫向裂紋，這是耐磨鋼板的顯著特點(diǎn)。
合金耐磨層主要以鉻合金為主，同時(shí)還添加錳、鉬、鈮、鎳等其它合金成份，金相組織中碳化物呈纖維狀分布，纖維方向與表面垂直。碳化物顯微硬度可以達(dá)到HV1700-2000以上，表面硬度可達(dá)到HRC58-62。合金碳化物在高溫下有很強(qiáng)的穩(wěn)定性，保持較高的硬度，同時(shí)還具有很好的抗氧化性能，在500℃以內(nèi)完全正常使用。
耐磨層表現(xiàn)形式有窄道(2.5-3.5mm)、寬道（8-12mm）、曲線（S、W）等；主要以鉻合金為主，同時(shí)還添加錳、鉬、鈮、鎳、硼等其它合金成份，金相組織中碳化物呈纖維狀分布，纖維方向與表面垂直。碳化物含量40-60%，顯微硬度可以達(dá)到HV1700以上，表面硬度可達(dá)到HRC58-62。
耐磨鋼板主要分為通用型、抗沖擊型和耐高溫型三類；耐磨鋼板總厚度最小可以達(dá)到5.5（2.5+3）mm，最厚可以達(dá)到30（15+15）mm；耐磨鋼板可以卷制最小直徑DN200的耐磨管道，并可加工成耐磨彎頭、耐磨三通、耐磨變徑管。
